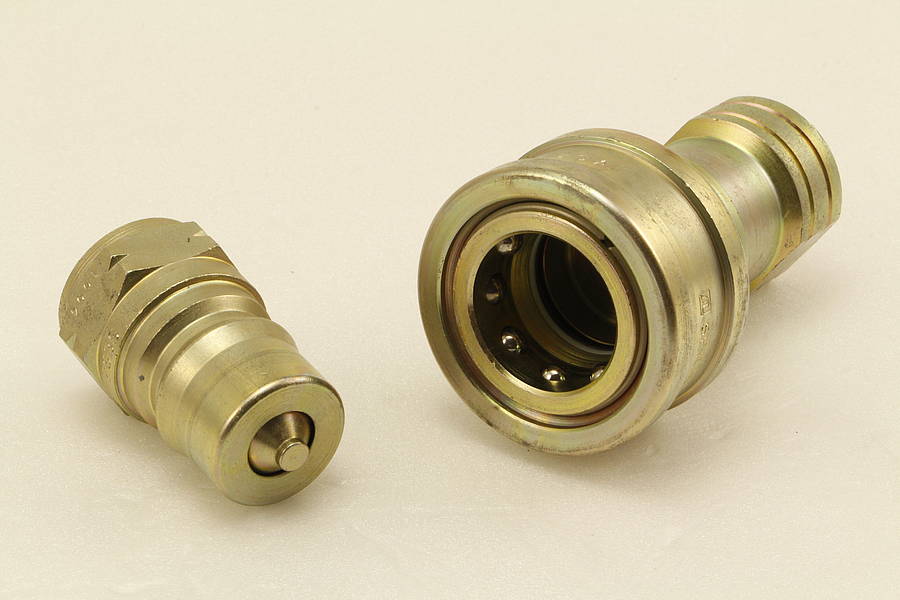

Hydraulikkupplung HK
Hydraulikschnellkupplung
Technische Daten:
Nennweite: 1 / 8“ bis 2 1/2“
Standard - Materialien:
- Messing, Stahl verzinkt, Edelstahl Federn, Kugeln und Fixierringe aus Edelstah
- Dichtungen: Standard NBR (Nitril) auch mit Viton, Ethylene Proplene und Neopren lieferbar.
Betriebstemperatur:
Mit Standard-Dichtung –25°C bis +125°C.
| Bestellnummer | Bezeichnung | Anschluss |
|
| KUPPLUNG mit IG einseitig absperrend |
|
| HK1100/DB | Kupplung mit IG | G 1/8“ |
| HK1101/DB | Kupplung mit IG | G 1/4“ |
| HK1102/DB | Kupplung mit IG | G 3/8“ |
| HK1103/DB | Kupplung mit IG | G 1/2“ |
| HK1104/DB | Kupplung mit IG | G 3/4“ |
| HK1105/DB | Kupplung mit IG | G 1“ |
|
|
|
|
|
| KUPPLUNG mit IG freier Durchgang |
|
| HK1100/DF | Kupplung mit IG | G 1/8“ |
| HK1101/DF | Kupplung mit IG | G 1/4“ |
| HK1102/DF | Kupplung mit IG | G 3/8“ |
| HK1103/DF | Kupplung mit IG | G 1/2“ |
| HK1104/DF | Kupplung mit IG | G 3/4“ |
| HK1105/DF | Kupplung mit IG | G 1“ |
|
|
|
|
|
|
|
|
|
| VERSCHLUSSNIPPEL mit IG |
|
| HK7100/DB | Verschlussnippel mit IG | G 1/8“ |
| HK7101/DB | Verschlussnippel mit IG | G 1/4“ |
| HK7102/DB | Verschlussnippel mit IG | G 3/8“ |
| HK7103/DB | Verschlussnippel mit IG | G 1/2“ |
| HK7104/DB | Verschlussnippel mit IG | G 3/4“ |
| HK7105/DB | Verschlussnippel mit IG | G 1“ |
|
|
|
|
|
| STECKNIPPEL mit IG |
|
| HK6100/DF | Stecknippel mit IG | G 1/8“ |
| HK6101/DF | Stecknippel mit IG | G 1/4“ |
| HK6102/DF | Stecknippel mit IG | G 3/8“ |
| HK6103/DF | Stecknippel mit IG | G 1/2“ |
| HK6104/DF | Stecknippel mit IG | G 3/4“ |
| HK6105/DF | Stecknippel mit IG | G 1“ |
