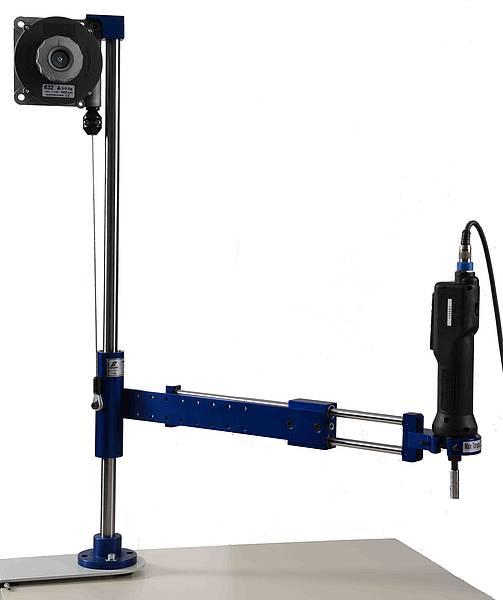

Tragarme
Durch die Aufnahme des Werkzeuggewichtes und das sichere Positionieren am Werkstück ist ein weitgehend ermüdungsfreies Arbeiten möglich. Die Werkzeuge werden ergonomisch geführt und die Drehmomente von Schraubern, Bohrmaschinen, Gewindeschneideinheiten usw. werden abgefangen.
Technische Daten TR-L
Modell | Drehmoment | Traglast | Arbeitsbereich | Werkzeugaufnahme | Drehbar | Säulenlänge |
TR-L-20 | max. 25Nm | max. 2,0 kg | 200-665 mm | max. Ø47 mm | um 360° | 720 mm |
TR-L-35 | max. 35Nm | max. 5,0 kg | 220-600 mm | max. Ø38 mm | um 360° | 1050 mm |
Technische Daten Carbonarm TE
Modell | Drehmoment | Arbeitsbereich | Werkzeugaufnahme | Drehbar |
TE10-906 | max. 10 Nm | 549-906 mm | max. Ø47 mm | um 180° |
TE25-950 | max. 25Nm | 490-950 mm | max. Ø47 mm | um 180° |
TE25-1650 | max. 25Nm | 730-1650 mm | max. Ø47 mm | um 180° |
TE50-950 | max. 50Nm | 490-950 mm | max. Ø47 mm | um 180° |
TE50-1650 | max. 50Nm | 730-1650 mm | max. Ø47 mm | um 180° |
Technische Daten Portal-Lineararm SAR15
Modell | Drehmoment | ArbeitsbereichX | ArbeitsbereichY | ArbeitsbereichZ | Werkzeug-aufnahme | Schwenkbar |
SAR15 Z | max. 15 Nm | - | - | 364 mm | max. Ø47 mm | 36° |
SAR15 XZ | max. 15Nm | 692 mm | - | 36 4mm | max. Ø47 mm | 36° |
SAR15 XYZ | max. 15Nm | 692mm | 376 mm | 885 mm | max. Ø47 mm | - |
